JST

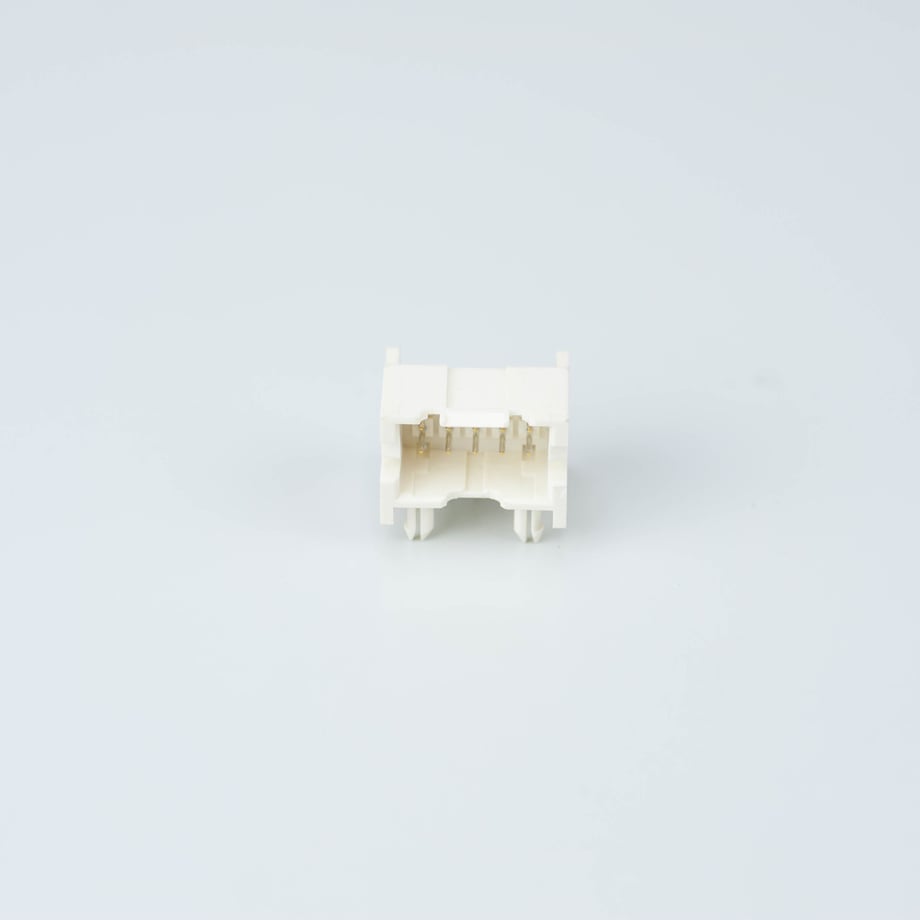

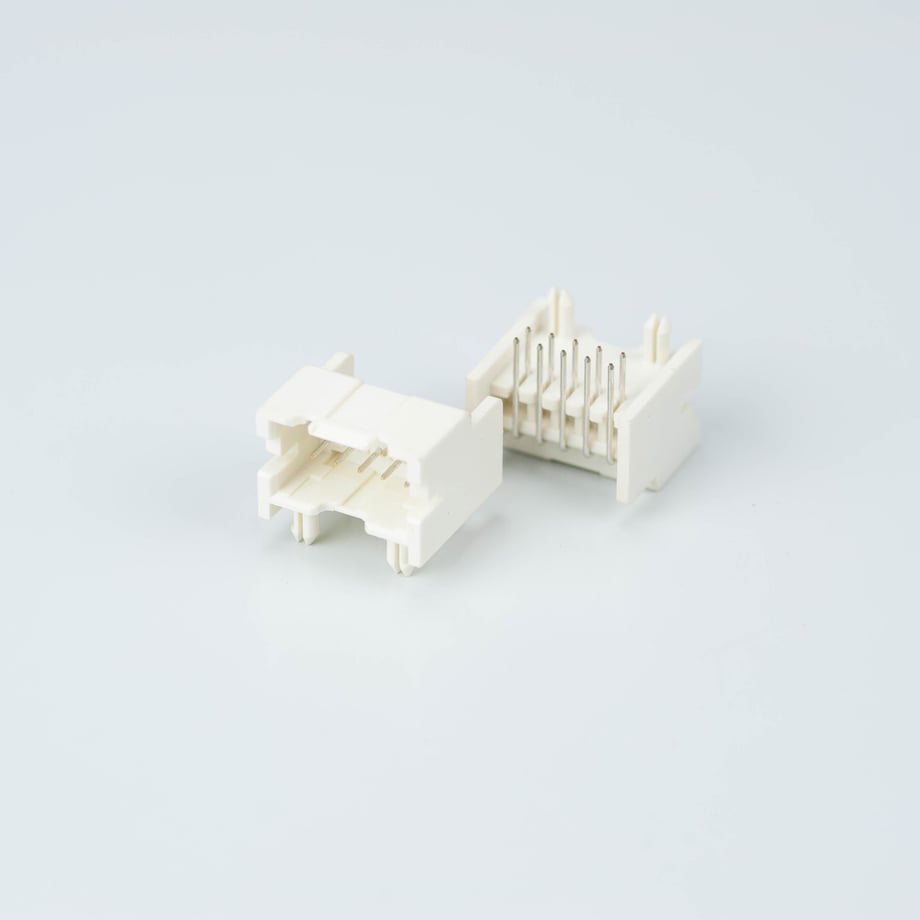

型番 S10B-XADSS-N
カテゴリ コネクタ、相互接続
長方形コネクタ- ヘッダ、オスピン
シリーズ XAD
パッケージング バルク
部品状況 アクティブ
コネクタタイプ ヘッダ
コンタクトタイプ 雄ピン
ピッチ - 嵌合 0.098インチ(2.50mm)
極数 10
列数 2
ロースペーシング - 嵌合 0.098インチ(2.50mm)
負荷極数 全
スタイル 基板対ケーブル/ワイヤ
シュラウディング シュラウド型- 4ウォール
取り付けタイプ スルーホール、ライトアングル
終端 はんだ
締め具タイプ 固定ランプ
コンタクト長 - 嵌合 -
コンタクト長 - ポスト 0.134インチ(3.40mm)
コンタクト全長 -
絶縁高さ 0.476インチ(12.10mm)
コンタクト形状 丸型
コンタクト仕上げ - 嵌合 錫
コンタクト仕上げ厚さ - 嵌合 -
コンタクト仕上げ - ポスト 錫
コンタクト材料 銅合金
絶縁材料 ポリアミド(PA66)、ナイロン6/6、ガラス充填
動作温度 -25°C~85°C
材料難燃性グレード UL94 V-0
絶縁色 自然色
定格電流(A) 3A
定格電圧 250V
