OMRON
ソリッドステートリレー

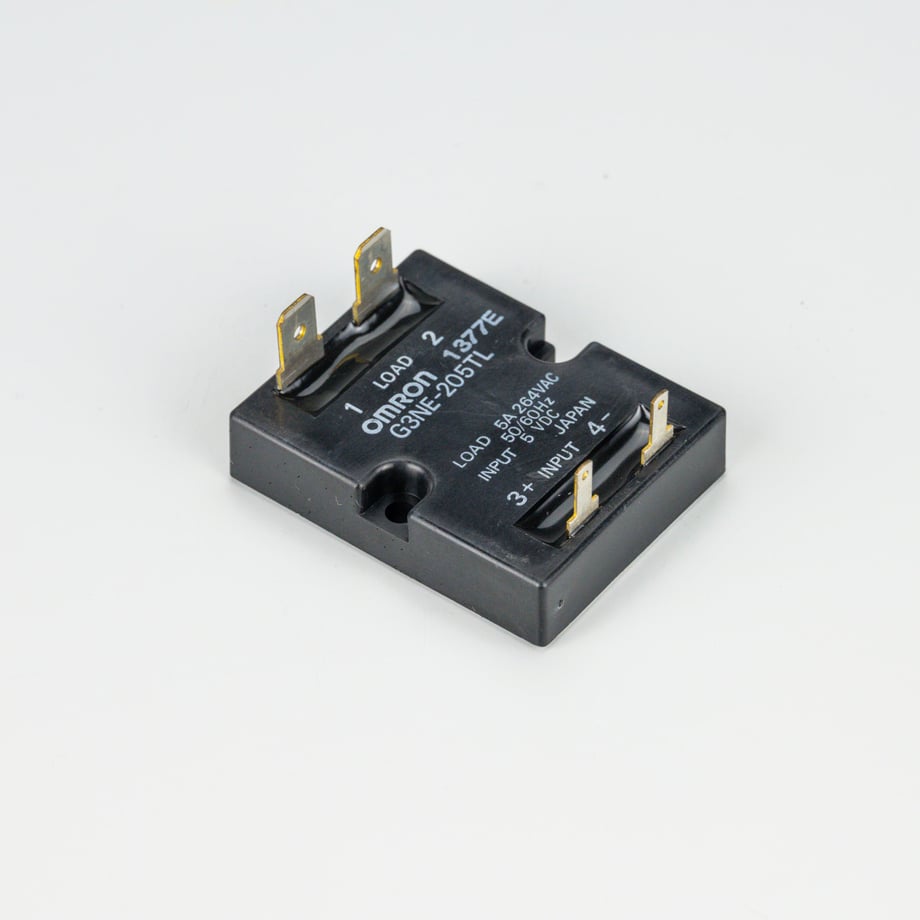

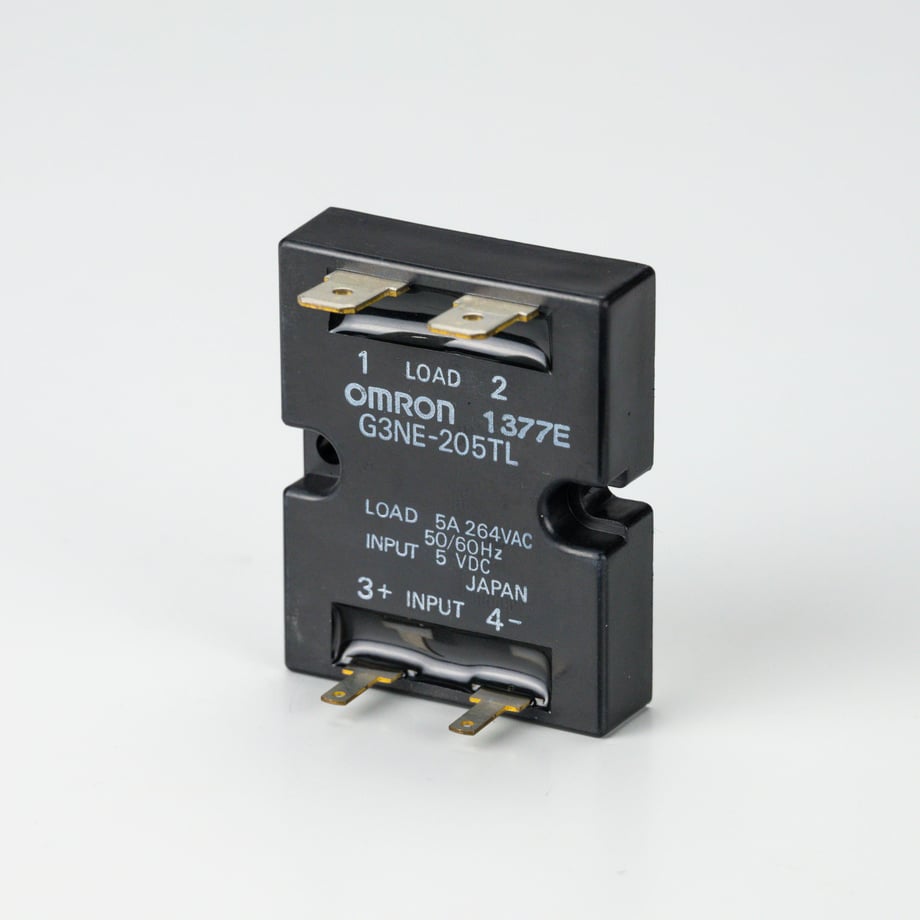

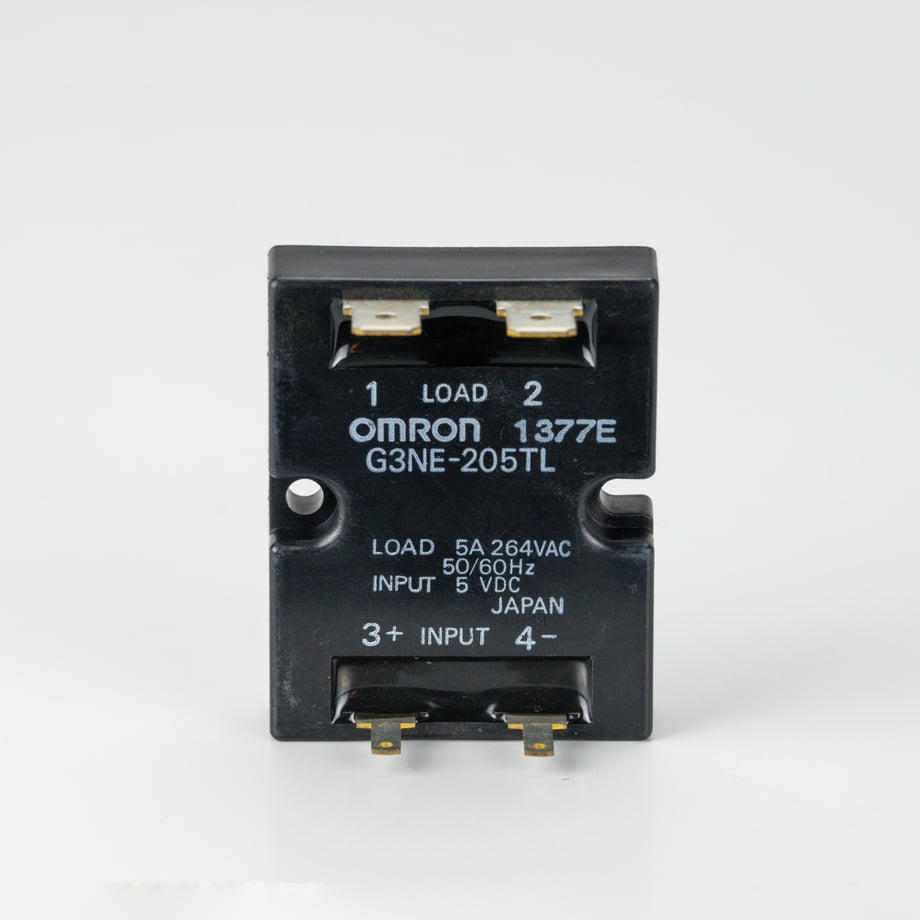

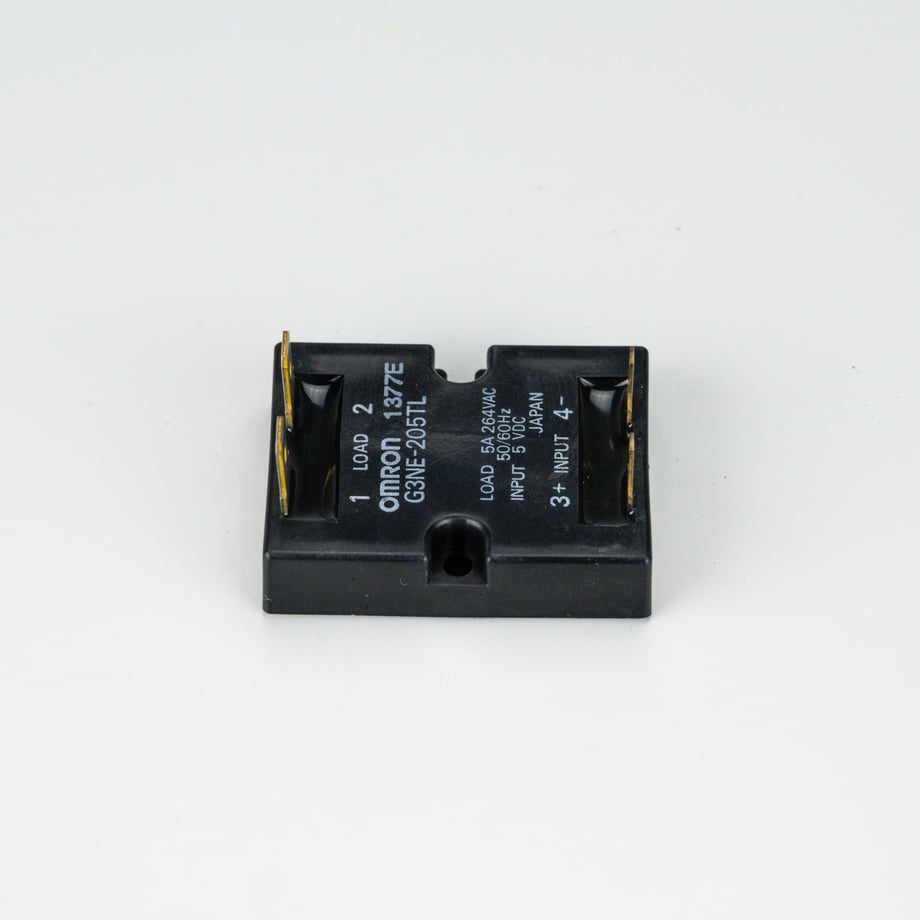

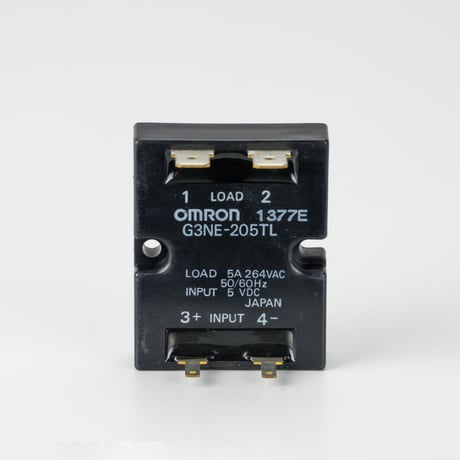

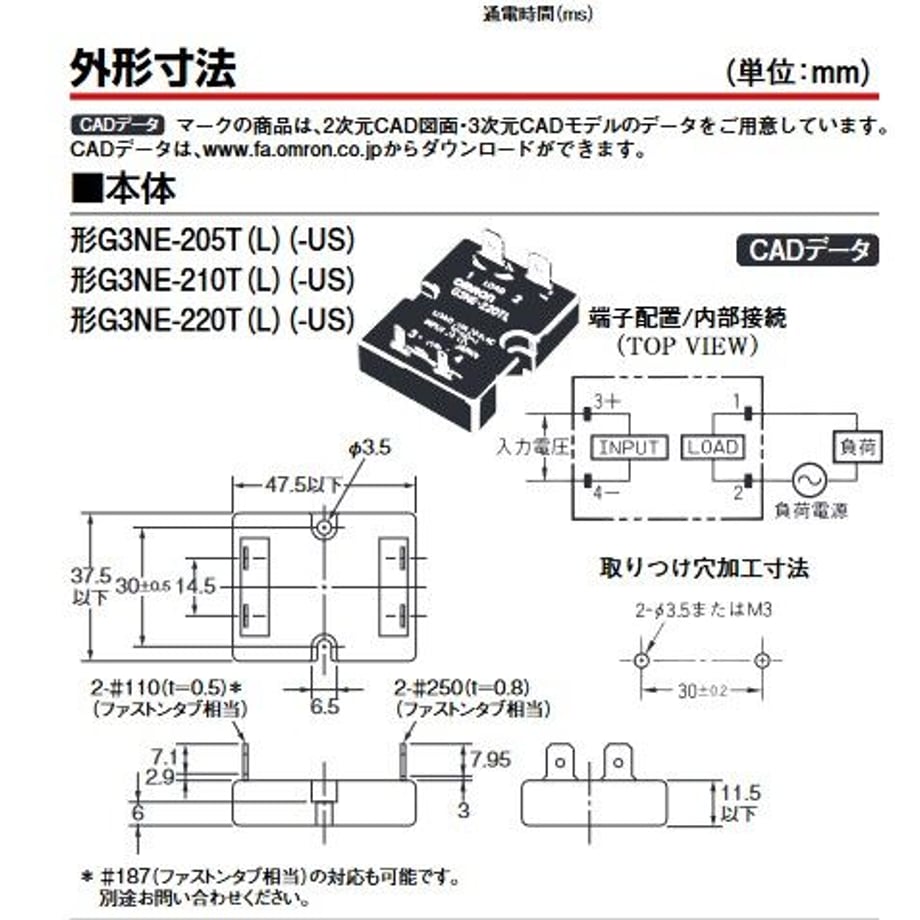

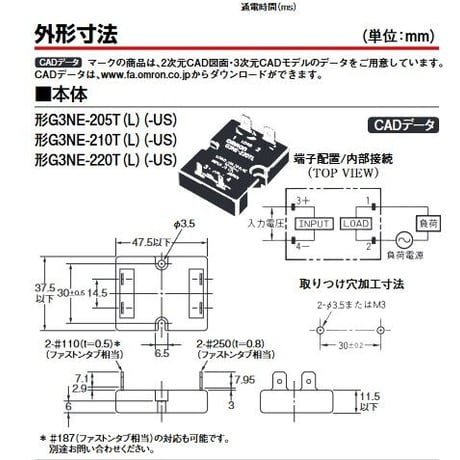

G3NE-205TL
定格商品分類 単相ヒータ用
電源相数 単相
絶縁方式 フォト・トライアック・カプラ
ゼロクロス機能 なし
動作表示灯 なし
端子構造 タブ端子(入力#110、出力#250)
取りつけ方法 ねじ取りつけ
入力 定格入力電圧 DC24V
使用電圧範囲 DC19.2~28.8V
入力インピーダンス 1.6kΩ±20%
動作電圧 DC19.2V以下
復帰電圧 DC1V以上
出力 定格負荷電圧 AC100~240V
負荷電圧範囲 AC75~264V
負荷電流 0.1~5A (放熱器搭載時、40℃にて)
0.1~5A (放熱器なし、40℃にて)
サージオン電流耐量 60A (60Hz 1サイクル)
性能動作時間 1ms以下
復帰時間 負荷電源の1/2サイクル+1ms以下
出力オン電圧降下 1.6V以下 (RMS)
漏れ電流 2mA以下 (AC100Vにて)
5mA以下 (AC200Vにて)
絶縁抵抗 100MΩ以上 (DC500Vメガにて)
耐電圧 AC2000V 50/60Hz 1min
耐振動 10~55~10Hz 片振幅 0.75mm (複振幅 1.5mm)
耐衝撃 1000m/s2
使用周囲温度 -30~80℃ (ただし、氷結、結露しないこと)
保存温度 -30~100℃ (ただし、氷結、結露しないこと)
使用周囲湿度 45~85%RH
質量 約37g
仕様
出力適用負荷5A/AC100-240V
ゼロクロス機能なし
特徴
機器内蔵用。小型・コストを追求した5~20Aのパワータイプ
負荷電圧はAC75~264Vと広範囲。100V、200Vが共用。
専用のアルミ基板、パワー素子の採用により小型化を実現。
バリスタ内蔵なので外来サージの吸収効果に優れています。
接続には入力#110、出力#250タブ端子を使用。
